專注金屬表面硬化處理

HKS-G處理技術是由日本神戶制鋼所株式會社綜合研究所—山本兼司博士團隊歷經十余年對合金皮膜的研究，開發而成的針對模具表面改質處理的專利技術。HKS-G覆層具有PVD法特有的低變形，同時具有高硬度，高承載荷重，耐高溫氧化性，強結合力皮膜。能極大地提高模具精度，優化產業鏈，減少生產環節，縮短交期，提升產品品質。

成膜方式：PVD法

成份：HKS-G

厚度：5-15μm

硬度：3200-3800Hv

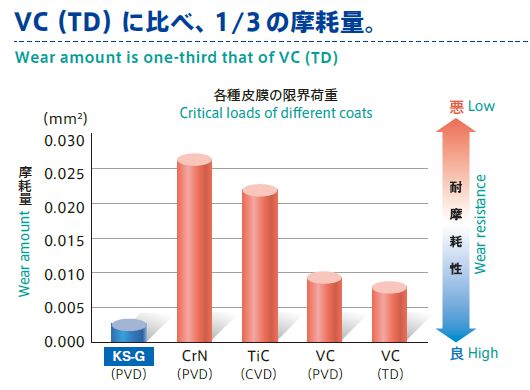

特性：具有極低變形量的強結合力覆層，承載荷重高(耐重沖)，高耐磨性，耐高溫氧化性，耐腐蝕性

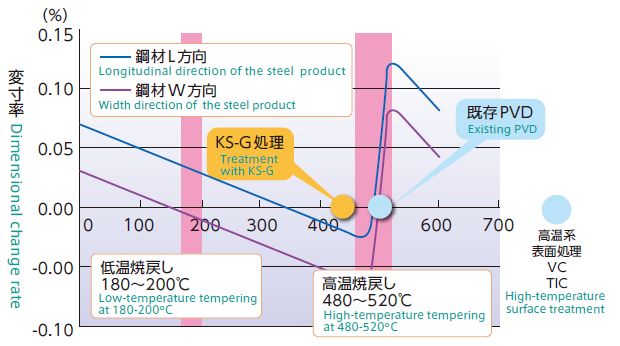

精度/成型性:

產品處理后近于零變形

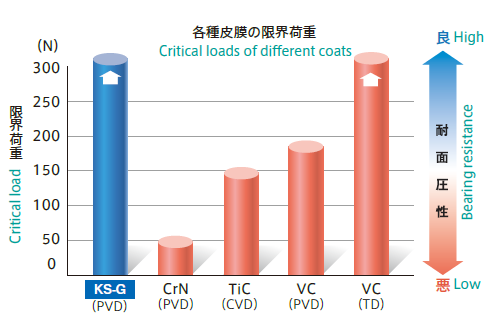

承載荷重高(耐重沖)

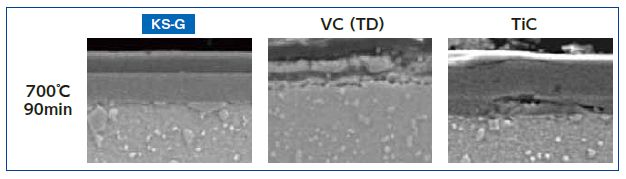

耐高溫氧化性

提升產品品質:

產品一致性高

降低拉傷和拉裂

可進行穩定連續生產

降低生產成本:

節約工時，提高生產效率

減少研工時及次數

降低廢品率及返修工時

降低對基體等級的要求(降低模具制造成本)

減少模具維修:

減少保養工時數

改善作業環境

可通過熟練技術者進行更為有效的活用

表面狀態

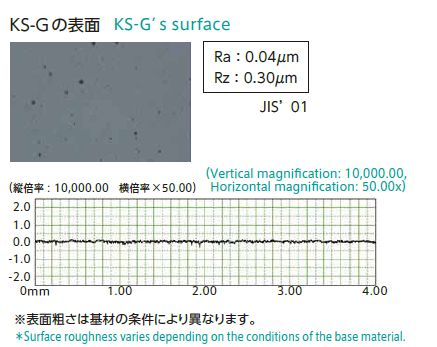

★工作面無劃痕及坑點，表面粗糙度Ra0.2~0.4最佳

★任何氧化層、鐵銹、放電加工層殘留都會導致皮膜結合力低下

★處理前須將模具表面其它涂層去除掉

前期熱處理

★推薦使用和勝金屬真空淬火處理

★若在其他廠家進行熱處理，需確認熱處理溫度并告知營業擔當

★熱處理工藝不當會引起模具尺寸變形或硬度降低

焊接

★焊接模具須焊接完好無氣孔，并由和勝特殊工藝處理后可以處理

加工尺寸

★皮膜厚度10μm左右，尺寸需提前預留

★加工產品尺寸最大800X1000亳米

 模具鋼:  SKD11  KD11MAX  NOGA  S-MAGIC  DC53  SKD61  H13等

高 速 鋼:  SKH51  粉末高速鋼
